五金沖壓件模具中,凸模的結構形式及固定方法

五金沖壓件模具中,凸模的結構形式及固定方法

作者:五金沖壓編輯????來源:本站原創????發布時間:2020-05-12T08:33:30????瀏覽量:
沖壓件加工廠,加工五金沖壓件,電子禮花氣瓶配件,各種機械零部件等,今天簡單說一下五金沖壓件模具中凸模的結構形式和固定方法;

一、首先看一下圓形標準凸模

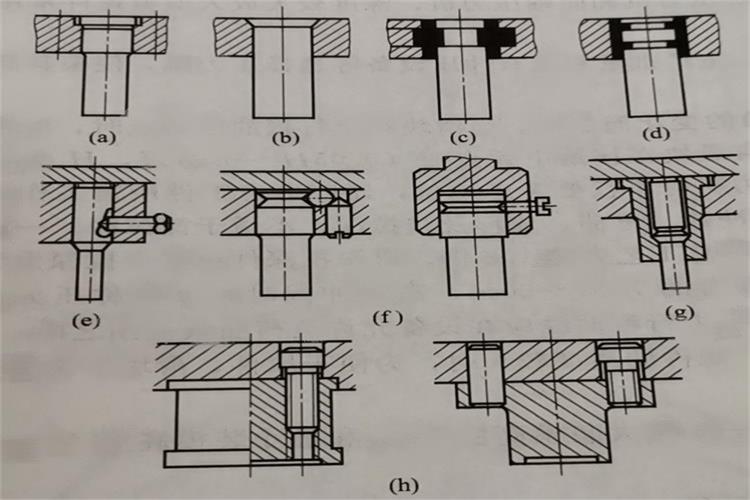

1、圓形標準凸模的結構及固定形式如圖中 (a)所示,采用的臺階是為了增加凸模的剛性,凸模與固定板的配合采用H7/m6的過渡配合,圖中 (e) 和 (f) 是快換式的小凸模,維修更換比較方便;



2、圓形標準凸模的具體結構及要求可以查閱五金沖壓件模具設計資料,其他形狀凸模設計的形位公差、表面粗糙度等要求可以依據圓形標準凸模來進行;

二、異形凸模

大多數情況下,凸模截面為非圓形,稱為異形,異形凸模的結構與固定方式如圖表示,為了使凸模加工方便,異形凸模做成等段面,稱直通式,其固定方式采用N7/h6,P7/h6鉚接固定,如圖所示,這種固定方式都必須在固定端連縫處加止動銷防轉,也可以采用低熔點合金或粘接劑固定,如圖和;當沖制孔徑與料厚相近的小孔時,應考慮采用加強凸模的強度與剛度的措施,以保護凸模,一般包括加凸模護套,圖和對凸模進行導向等方式,對于截面尺寸較大的,還可以采取螺釘、銷釘直接固定的方式,如圖 (h)所示;
