鋼管局部鐓粗加工時,有哪些問題需要注意

鋼管局部鐓粗加工時,有哪些問題需要注意

作者:五金沖壓編輯????來源:本站原創????發布時間:2018-04-28T16:03:40????瀏覽量:

隨著石油工業和輸水輸氣管道工程的飛速發展,管子應用日趨廣泛,涉及管成形的工藝方法發展也很快,如彎管、擴管、縮管、翻管、脹管、管局部鐓粗等管成形工藝使用廣泛。近年來,隨著車輛輕量化發展要求,局部加厚管這類零件需求量也增大,因此管坯鐓壓成形工藝得到發展。鋼管局部鐓粗加工時,有哪些問題需要注意:
(1)管坯局部鐓粗所能達到的最大厚度不能大于原始管坯厚度的1.5倍
隨著石油工業和輸水輸氣管道工程的飛速發展,管子應用日趨廣泛,涉及管成形的工藝方法發展也很快,如彎管、擴管、縮管、翻管、脹管、管局部鐓粗等管成形工藝使用廣泛。近年來,隨著車輛輕量化發展要求,局部加厚管這類零件需求量也增大,因此管坯鐓壓成形工藝得到發展。管坯局部鐓粗的零件有以下幾種形式:
①管子內徑保持不變、外徑加大而加粗管坯;
②管子外徑保持不變而內徑縮小;
③同時加大外徑縮小內徑。不管是哪種形式,管坯鐓粗時的主要問題是防止管壁因縱向彎曲所引起的折紋。通過長期生產實踐經驗,人們總結出管坯局部鐓粗時應遵循的工藝原則,即所謂的管坯局部鐓粗規則。概括起來,主要有兩條:
1)當管坯變形部分長度小于管坯壁厚的3倍時,允許一次鐓粗到任意外徑而不產生彎曲。
2)當管坯變形部分長度大于管坯壁厚的3倍時(一般是這種鐓粗),必須在模具中鐓粗,且一次局部鐓粗所能達到的最大厚度不能超過原始管坯厚度的1.5倍,否則將產生失穩變形。

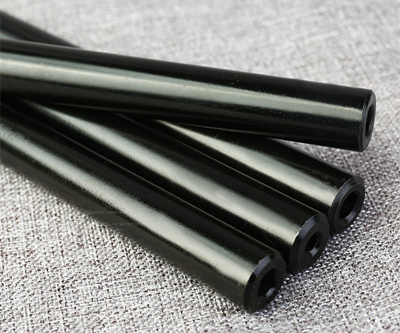

鋼管鐓粗

(2)變形長度大于壁厚3倍的管坯,不能一次鐓粗到任意尺寸
管坯局部鐓粗,在機器的一次行程中鐓粗到任意尺寸時,其變形長度不能超過管坯壁厚的3倍,否則管坯容易失穩而產生縱向彎曲,導致折疊。

(3)端面不平的管坯,不能鐓粗成形
在生產條件下,管料可以通過高速帶鋸鋸切或利用模具剪切,管坯端面可能既不平整,也不與軸線垂直,這時施加軸壓壓力必然導致軸壓失穩,因此端面不平的管坯,不能進行鐓粗成形。

(4)法蘭高度小于管坯壁厚的1/2時,一次鐓粗的法蘭外徑不能超過管坯外徑的2.5倍當
法蘭高度小于管坯厚度的1/2時,一次鐓粗的法蘭外徑不能超過管坯外徑的2.5倍,否則將引起管坯失穩而導致外壁折疊。

(5)加厚管鐓粗不宜同時擴大外徑和縮小內徑
生產實踐證明,在管坯局部鐓粗變形過程中,管壁主要是向外彎曲,向內不容易產生彎曲,因此,管坯鐓粗時要用模具限制管壁向外彎曲,而內孔芯軸主要用于使內孔獲得一定的孔徑。管坯局部加厚超過1.5倍時,不宜采用同時加大外徑和縮小內徑的方法鐓粗成形。因為這時的變形程度較大,需要聚料較多,管坯鐓粗開始時管坯自由沒有約束,屬于自由變形,穩定性差,容易失穩。最好使外徑保持不變,僅縮小內徑來增大管壁厚度,這時不容易產生折紋。

(6)長徑比大的管坯局部鐓粗不宜在普通的曲柄沖床上完成
長徑比大的管坯局部鐓粗,容易產生軸壓失穩,因此不能使用普通沖床加工,一般在平鍛機上利用可分凹模來生產這種加厚管。由可分凹模夾緊管坯的不變形部分,然后進行頂鐓,頂鐓完了,可分凹模打開,取出管件。若用其他通用鍛壓設備進行管坯鐓壓,則需要安裝附加機構,如在曲柄壓力機上常需采用可分的剛性夾緊機構或柔性液壓(氣動)夾緊機構,增加了設備機構,生產效率也不高。
